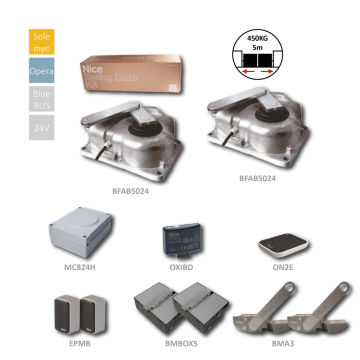

BIG-FAB METRO podzemní sada pro dvoukřídlou bránu do 5m/křídlo, 2x BFAB5024 (24V, 170W, 400Nm), 1x MC824H, 1x ON2E, 1x OXIBD, 1 pár EPMB, 2x BFABBOX, 2x BMA3

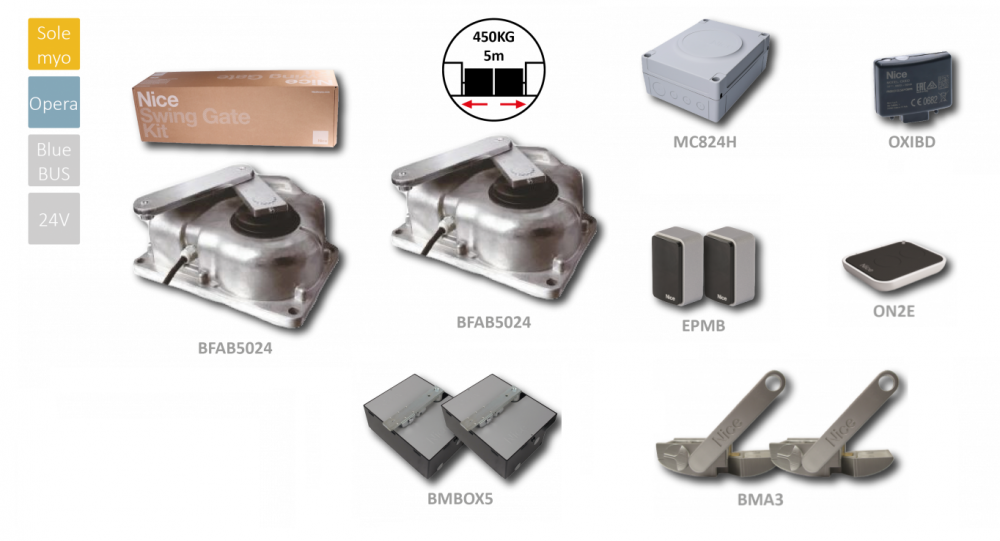

BIG-FAB METRO je kompletní podzemní sada pro dvoukřídlou bránu s maximální délkou 5 metrů na každé křídlo. Obsahuje dva výkonné pohony BFAB5024,  řídící jednotku MC824H, 2x odblokování BMA3, 1x EPMB  a ovladač ON2E. Sada obsahuje také dvě základové krabice BFABBOX pro instalaci pohonů.

 ..

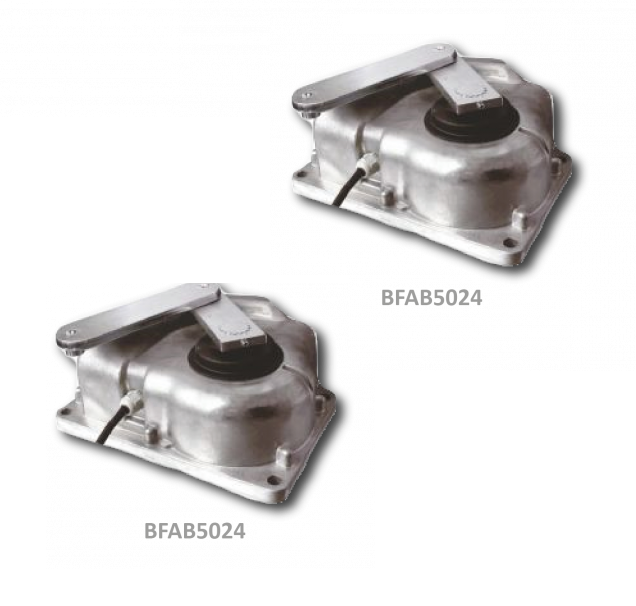

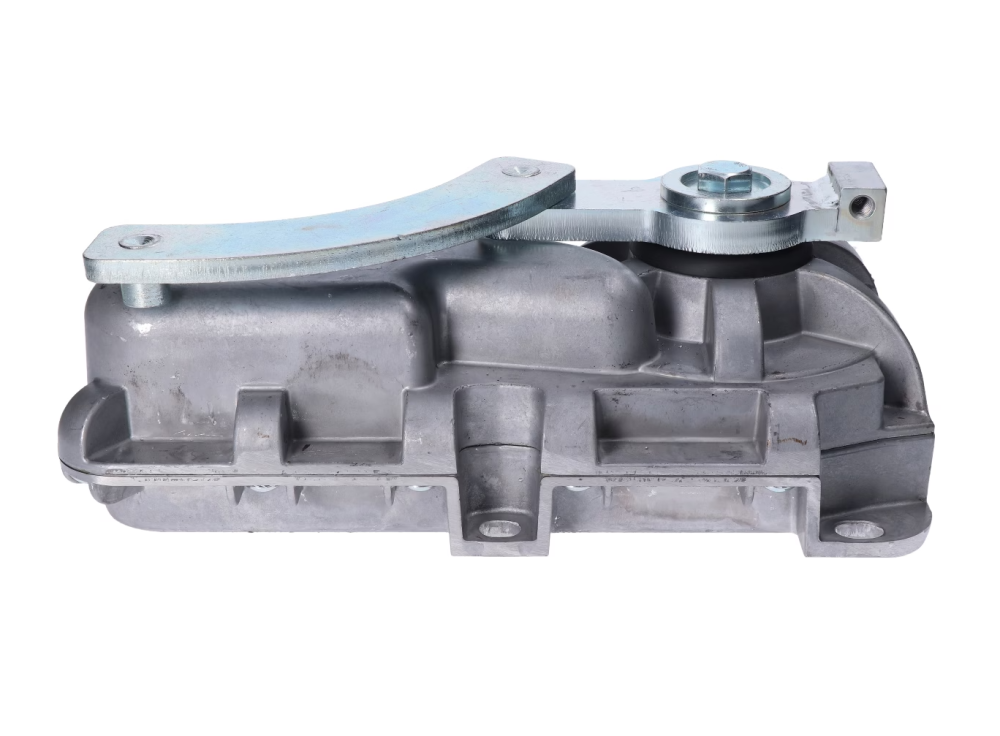

Pohon BFAB5024 je vysoce výkonný pohon (v balení 2 kusy) určený pro pohon křídlových bran do délky 5 metrů. Navržen pro podzemní montáž, tento samosvorný elektromechanický motor pracuje na napětí 24 Vdc a nabízí vysoký výkon 170 W a robustní točivý moment 400 Nm. S magnetickým enkodérem a mechanickými dorazy zajišťuje spolehlivý provoz a přesné otevírání a zavírání brány. Tento pohon umožňuje standardní otevírání do úhlu 110° a volitelně až do úhlu 360° s použitím příslušného zařízení BMA3. Díky svému výkonu a spolehlivosti je ideální pro intenzivní provoz a poskytuje bezpečné a plynulé ovládání vaší křídlové brány.

.

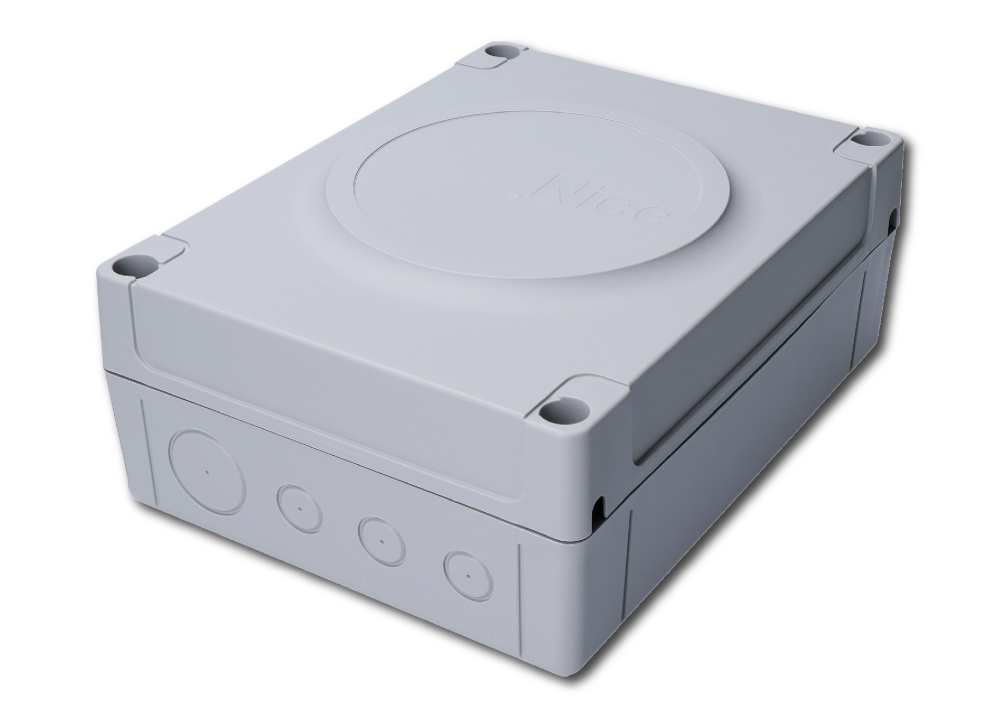

Sada obsahuje řídící jednotku MC824H

• Bezpečnostní vstup STOP pro okamžité zastavení pohybu brány v případě nebezpečí.
• Předběžný světelný signál, který upozorňuje uživatele na začátek pohybu brány.
• Automatické zavírání brány s možností nastavení času.
• Nastavení citlivosti ampérmetru pro optimalizaci funkce pohonu.
• Možnost nastavit druhé tlačítko dálkového ovladače pro částečné otevření brány, což umožňuje průchod pro pěší.
• Automatické vyhledávání koncových poloh brány pro přesné a spolehlivé otevírání a zavírání.
• Vybavená technologií Nice BlueBUS, kompatibilní se systémem Opera pro ovládání, programování a diagnostiku pohonů i na dálku.
• Kompatibilní se systémem Opera, který díky multifunkčnímu displeji OVIEW umožňuje přizpůsobení systému, úpravu parametrů zvlášť pro každý motor, jako je například zpoždění jednoho z křídel a jeho zpomalení, síla, rychlost a citlivost při nárazu na překážku.

• Mikroprocesorová provozní logika: kromě obvyklých funkcí (inteligentní spojka s pojistkou proti přivření, plynulý rozběh a zpomalení, automatické načtení obou koncových poloh a otevření pro pěší) nabízí Moonclever i výhody systému Opera.

• Bezpečná a spolehlivá díky dvojité technologii detekce překážek a sledování odběru elektrického proudu motorem a rychlosti pohybu prostřednictvím enkodéru v celém rozsahu dráhy brány; s přípravou pro připojení odborových bezpečnostních lišt poslední generace.
• Inteligentní: signalizace správného napájení a bezproblémového fungování řídicí jednotky při zapnutí; automatická diagnostika chyb a signalizace vydávaná výstražným majákem a LED diodou.
• Úspora energie : když je připojená k záložní baterii nebo sadě Solemyo, sníží se spotřeba v režimu stand-by jen na 0,1 W.
• Žádný black out: provoz i během výpadku dodávky elektrické energie při použití volitelného příslušenství, záložní baterie (PS324) zabudované uvnitř řídicí jednotky.
• Rádiový přijímač: příprava pro zapojení přijímače s konektorem SM.

  .

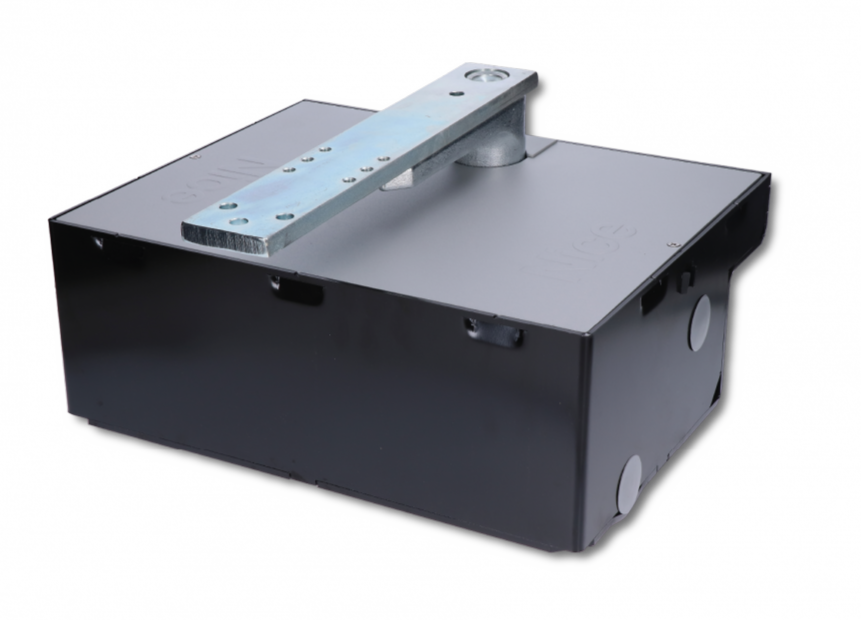

Základová krabice BFABBOX5 ( v sadě 2 kusy )  je navržena speciálně pro podzemní pohon BIG-FAB METRO, poskytující spolehlivou základnu pro instalaci tohoto robustního a výkonného pohonu. Tato krabice je nezbytným prvkem pro stabilní umístění a ochranu vašeho podzemního pohonu, což zajišťuje spolehlivý provoz vaší vjezdové brány. Konstrukce krabice je vyrobena z oceli s kataforézní úpravou, což zajišťuje vysokou odolnost vůči korozním procesům a povětrnostním vlivům. Tato speciální úprava chrání krabici před rzi a zajišťuje její dlouhodobou trvanlivost i v náročných venkovních podmínkách, jako jsou déšť, sníh nebo sluneční záření.

.

.

.

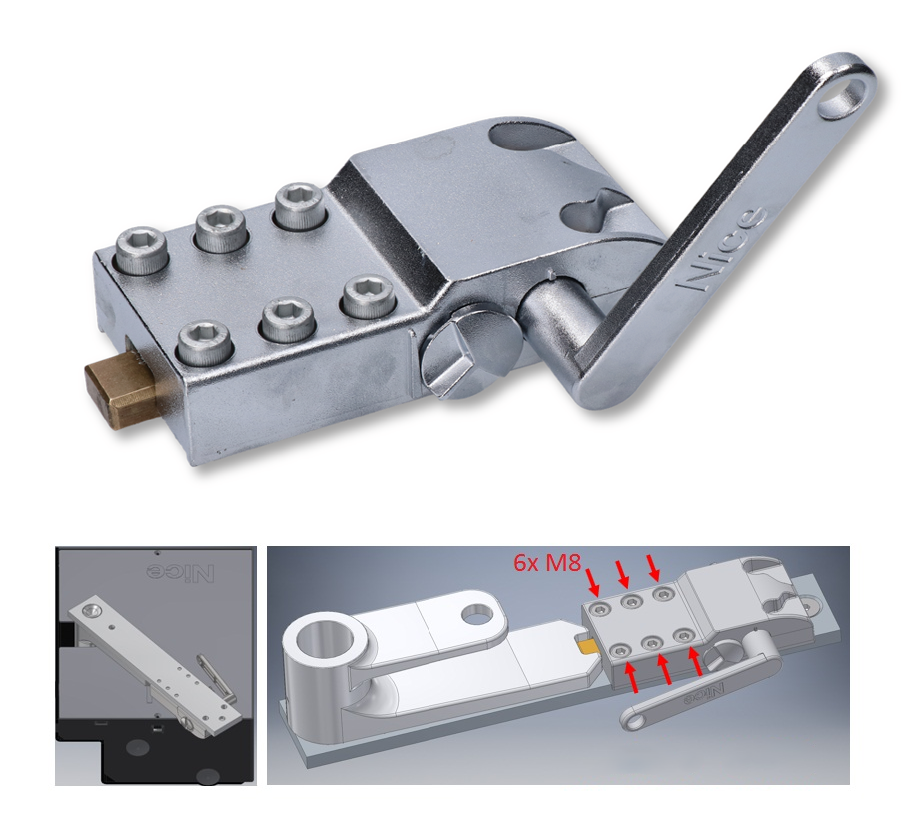

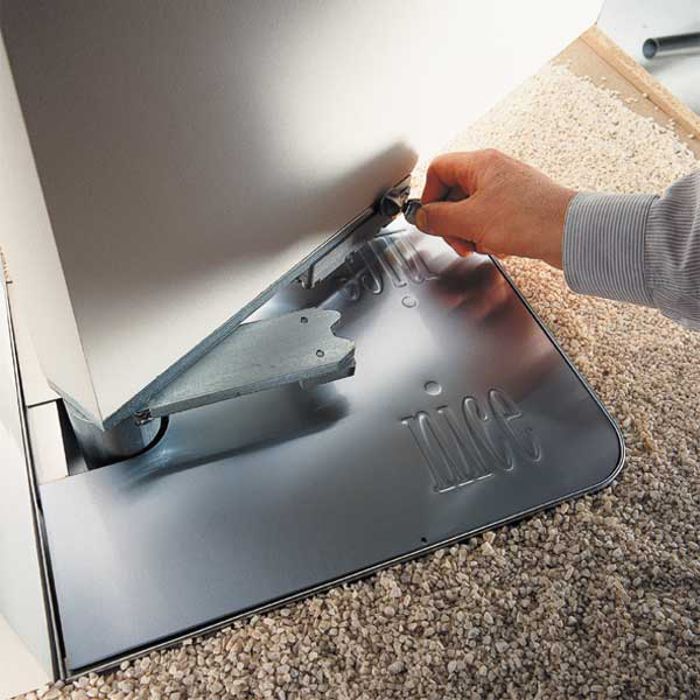

Pákové odblokování pro pohon je klíčovou součástí mechanismu, který umožňuje manuální odblokování brány v případě potřeby. Jedním z hlavních rysů tohoto pákového odblokování je jeho odolnost vůči znečištění. Díky robustní konstrukci a kvalitním materiálům odolává  prachovým částicím, bahnu a dalším druhům znečištění, které by mohly ovlivnit její funkci. To zajišťuje spolehlivý provoz i v náročných podmínkách, jako je například venkovní prostředí se změnami počasí.

.

.

    .

Fotobuňky EPMB (v sadě 1 pár) představují novou sérii vysoce výkonných bezpečnostních prvků, které poskytují spolehlivou ochranu vaší brány nebo vrat. S dosahem až 15 metrů dokážou účinně monitorovat prostor před branou a detekovat přítomnost osob, vozidel nebo překážek.Tyto fotobuňky jsou k dispozici v provedení s technologií BlueBus, což umožňuje snadnou integraci s jakýmkoli pohonem na trhu, který podporuje tento standard.

  .

.

.

.

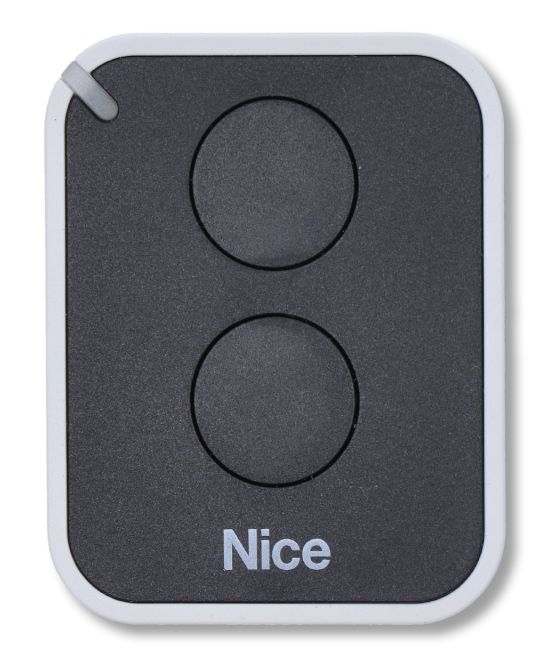

Dálkový ovladač ON2E je dvoutlačítkový klíčenkový dálkový ovladač s dvěma kanály a indikací signálu pomocí LED diody. Tento produkt je součástí řady ERA ONE, Ovladač disponuje dvěma tlačítky, což umožňuje ovládání dvou různých zařízení nebo funkcí. LED dioda signalizuje přenos signálu, což usnadňuje použití a zajišťuje jeho správnou funkci. Ovladač využívá plovoucí kód pro bezpečné a spolehlivé ovládání zařízení. Frekvence 433,92 MHz. Je napájen 12V knoflíkovou baterií, která má dlouhou životnost, typicky několik let v závislosti na intenzitě používání.Teoretický dosah ovladače je 150-200 metrů na otevřeném prostranství. Reálný dosah může být ovlivněn místními podmínkami a konstrukcemi v okolí.

.

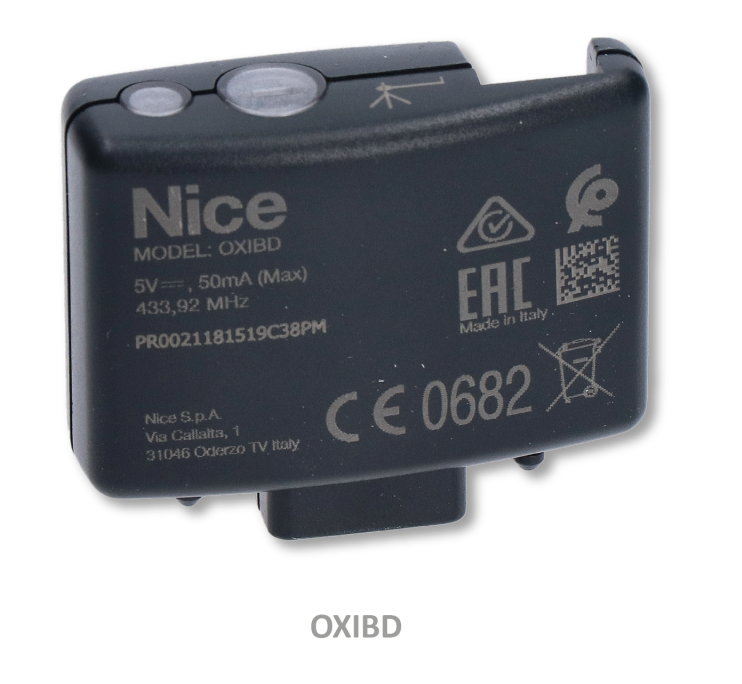

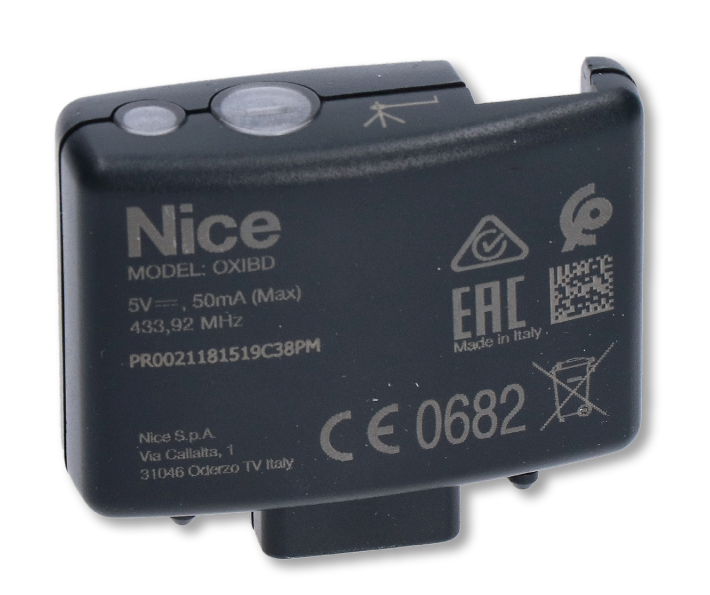

OXIBD je rádiový přijímač s oboustrannou komunikací, který je kompatibilní s jednosměrnými typy rádiového kódování, včetně O-Code, Flo, Flor, TTS, Smilo a vysílačkami BD, podporujícími oboustrannou komunikaci. Zejména typy kódování O-Code a BD umožňují využití pokročilých funkcí, které jsou součástí systému NICE OPERA. Tento přijímač navíc umožňuje směrování signálu mezi přijímači až do maxima 10 opakovačů, což zvyšuje pokrytí signálem a má kapacitu až pro 750 vysílaček BiDi nebo 1024 standardních vysílaček, což
