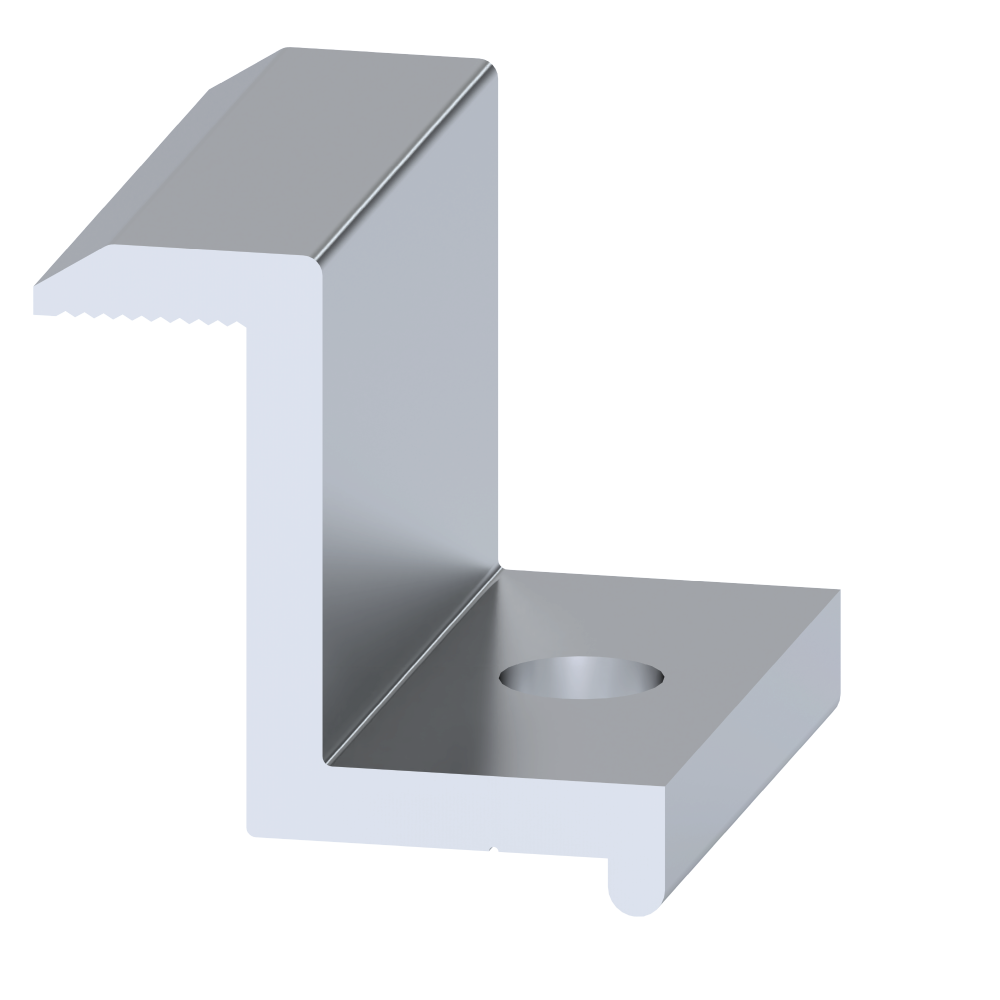

Hliníková koncová svorka pro upevnění solárních panelů, koncová výška 30 mm, fotovoltaika

Hliníková koncová svorka je určena pro bezpečné a pevné uchycení monokrystalických i polykrystalických fotovoltaických panelů na šikmých i plochých střechách, stejně jako na samostatných konstrukcích. Díky univerzálnímu provedení je vhodná pro většinu běžných solárních systémů a zajišťuje stabilní upevnění panelů na koncích řady.

.



.

.

• Materiál: Vyrobena z kvalitní hliníkové slitiny 6063, T6, která zaručuje vysokou pevnost, odolnost proti korozi a dlouhou životnost i při venkovním použití.

• Koncová výška: 30 mm – vhodná pro standardní rámy solárních panelů s touto výškou profilu.

• Montážní otvor: Průměr otvoru M8 umožňuje použití běžných šroubů a zajišťuje rychlou a jednoduchou instalaci.

• Odolnost: Hliníková slitina 6063, T6 je známá svou vysokou odolností vůči povětrnostním vlivům a UV záření, což je klíčové pro dlouhodobou spolehlivost v solárních instalacích.

.

-

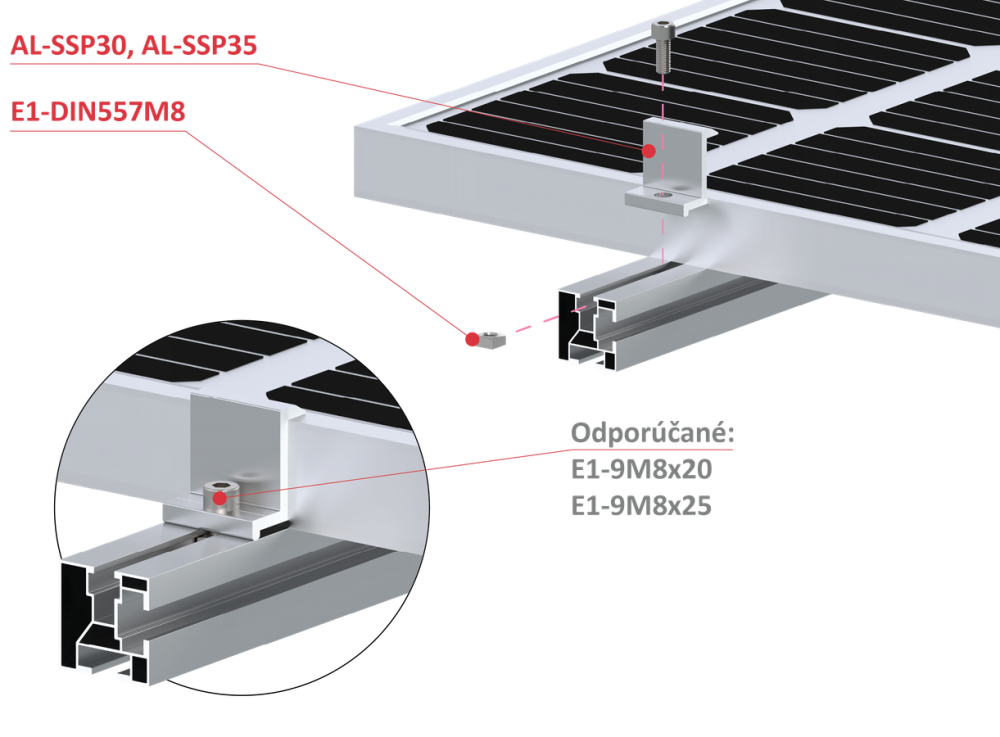

1. Umístění svorky:

   Koncová svorka se přiloží na okraj rámu solárního panelu, který je položen na hliníkový profil AL-SP40.

2. Vložení šroubu a matice:

   Do montážního otvoru svorky se vloží nerezový imbusový šroub (E1-9M8x20 nebo E1-9M8x25) a pod svorku se zasune nerezová matice E1-DIN557M8, která se umístí do drážky profilu.

3. Dotažení spoje:

   Pomocí imbusového klíče se šroub dotáhne, čímž se svorka pevně přitáhne k profilu a zajistí panel proti pohybu

.

.

.

.

.

• Materiál: Hliníková slitina 6063, T6

• Koncová výška: 30 mm

• Montážní otvor: M8

• Použití: Upevnění koncových panelů v solárních systémech na střechách i volně stojících konstrukcích
